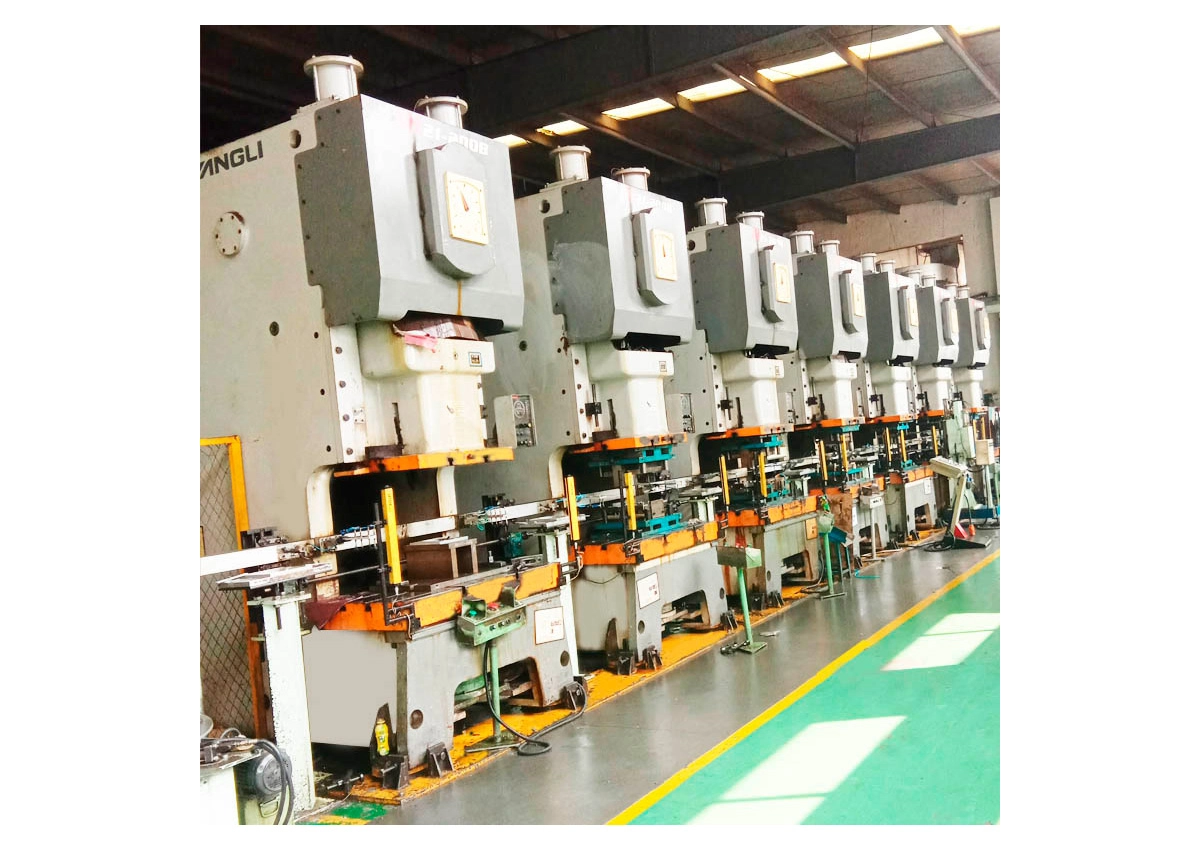

Кривошипный пресс Yangli JH21
ОписаниеКривошипные прессы с С-образной станиной серии JH21 обладают современным дизайном, повышенной скоростью, комбинированной муфтой-тормозом, гидравлической защитой от перегрузки, принудительной системой смазки, балансировочным цилиндром компенсации веса штампа и пр.
Основные особенности:
Сварная станина высокой жесткости;
Основной электромотор «SIEMENS»
Комбинированная фрикционная муфта-тормоз сухого типа.
Прямоугольные шестигранные удлиненные направляющие (модели JH21-315B/400B с восьмигранными удлиненными направляющими).
Гидравлическая защита от перегрузки.

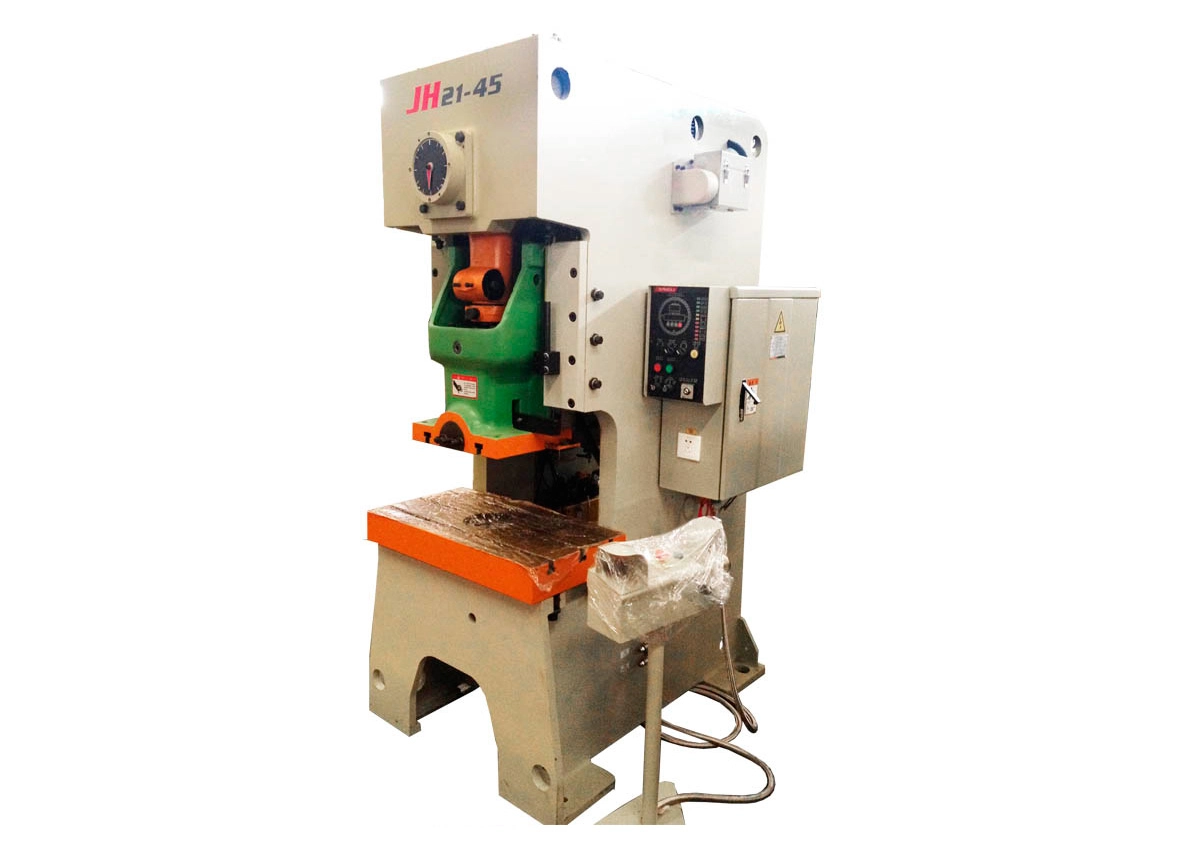

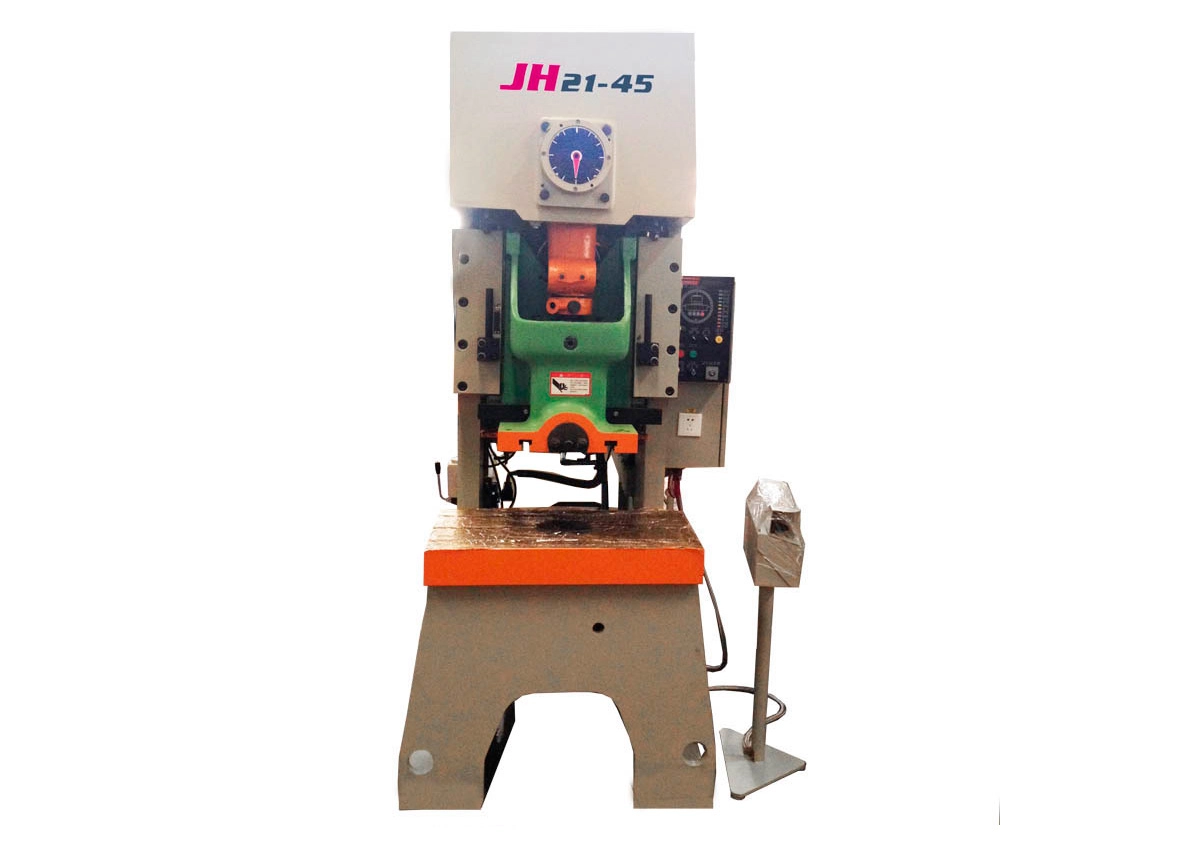

Модели JH21-16/25/45 имеют ручную регулировку высоты штампа с механическим индикатором положения (JH21-25B с цифровым индикатором положения).
Модель JH21-45 опционально комплектуется регулировкой высоты штампа с электроприводом и с цифровым индикатором положения.
Модели JH21-63 и более комплектуется регулировкой высоты штампа с электроприводом и с цифровым индикатором положения.
Балансировочный цилиндр компенсации веса штампа (кроме JH21-16).
Система принудительной смазки с электронасосом.
Система ЧПУ на базе PLC контроллера.

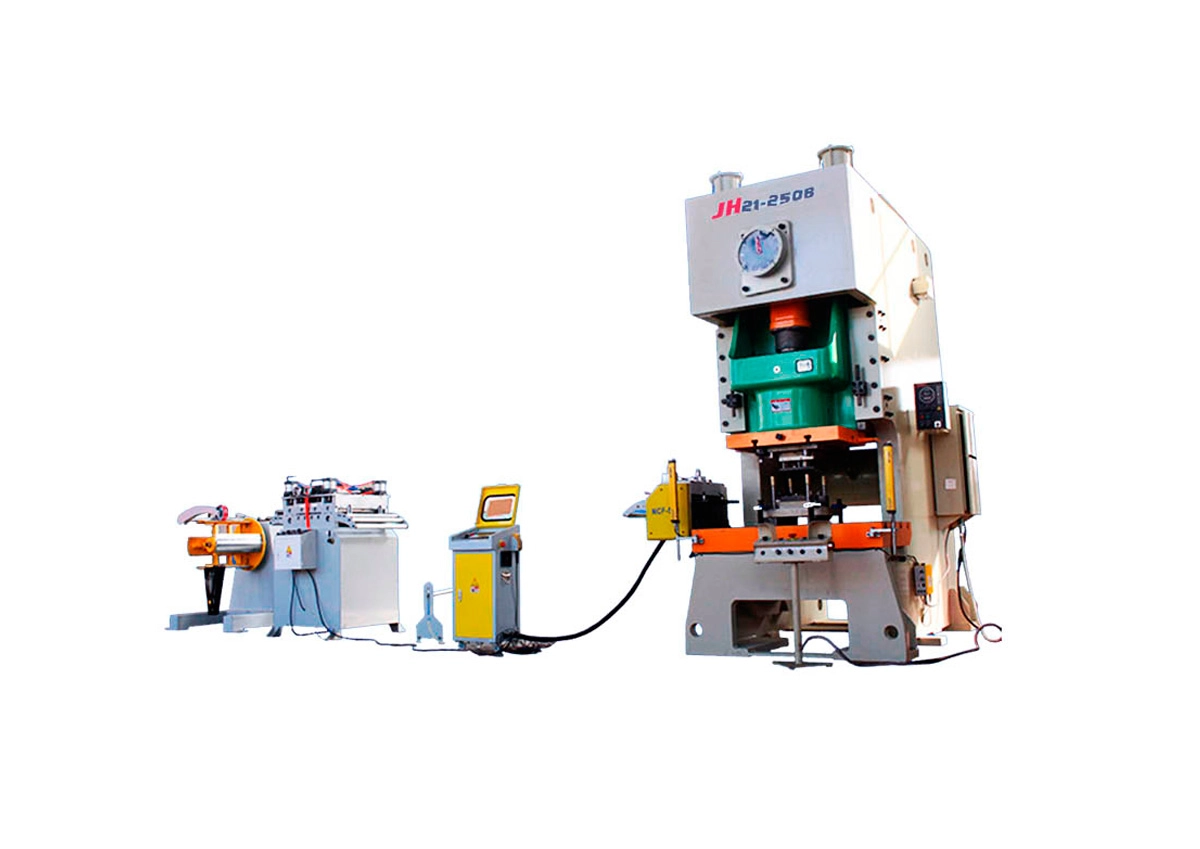

Дополнительные опции: фрикционная муфта-тормоз мокрого типа, увеличенная скорость, увеличенный ход, пневматическая подушка, световая защита, электродвигатель с инвертором (регулировка скорости), выталкиватель деталей в ползуне, автоматизация.
Наименование
JH21-16
JH21-25B
JH21-25
JH21-45
JH21-63
JH21-80

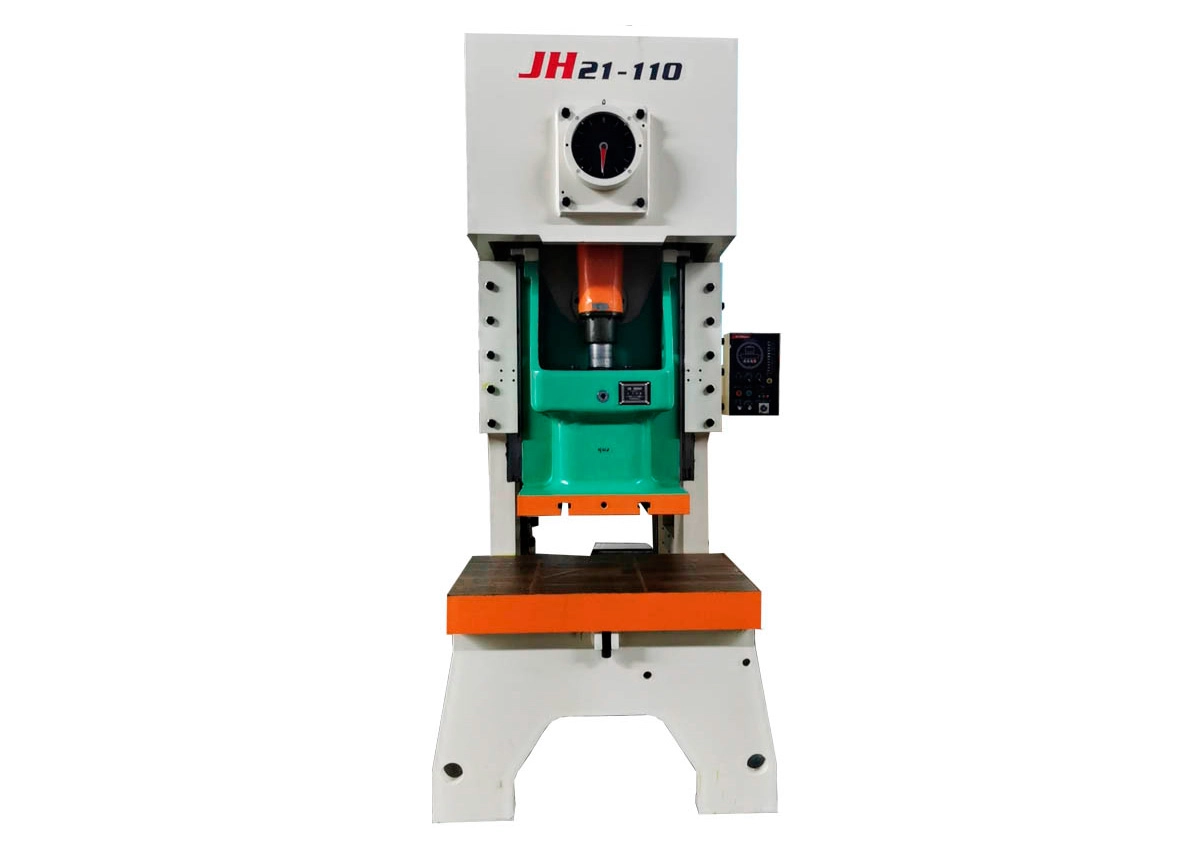

JH21-110
JH21-125
Номинальное усилие, кН
160
250
250
450
630
800
1100
1250
Номинальная высота штамповки, мм
2
3
3
4
4
5
6
6
Ход ползуна, мм
60
60
80
100
120
140
160
160
Ходов в минуту Стандартно/Опционально, мин
135/120-150
100/80-120
100/80-120
80/70-90
70/60-80
60/50-70
50/40-60
50/40-60
Макс. высота штампа, мм
220
200
250
270
300
320
350
350
Настройка высоты штампа, мм
30
50
50
60
80
80
80
80
Расстояние от центра ползуна до станины, мм
160
160
210
230
300
320
350
350
Размеры стола, мм
310х700
300х680
400х700
440х810
580х900
580х1000
680х1150
680х1150
Толщина подштамповой плиты, мм
65
70
80
110
110
120
140
140
Отверстие в станине, мм
200х300
200х270
260х250
300х300
390х460
390х520
420х540
420х540
Размеры ползуна, мм
250х320
270х330
300х360
340х410
400х480
420х560
500х650
540х680
Отверстие под хвостовик, мм
⌀40-60
⌀40-60
⌀40-60
⌀40-60
⌀50-80
⌀50-80
⌀60-80
⌀60-80
Расстояние между колонн, мм
460
448
450
550
560
640
760
760
Мощность, кВт
3
3
3
5,5
5,5
7,5
11
11
Пневматическая подушка Типа «air bag»/На базе пневмоцилиндра, кН х мм
-/-
-/-
-/-
-/23х60
63х70/40х80
63х70/40х80
110х80/60х90
110х80/60х90
Габариты, мм
1500х1040 х2000
1350х980 х2130
1300х1025 х2150
1390х1125 х2275
1580х1205 х2580
1640х1290 х2800
1850х1450 х3060
1850х1490 х3060
Вес, кг
2400
2200
2600
3450
5000
6500
9300
9900
Наименование

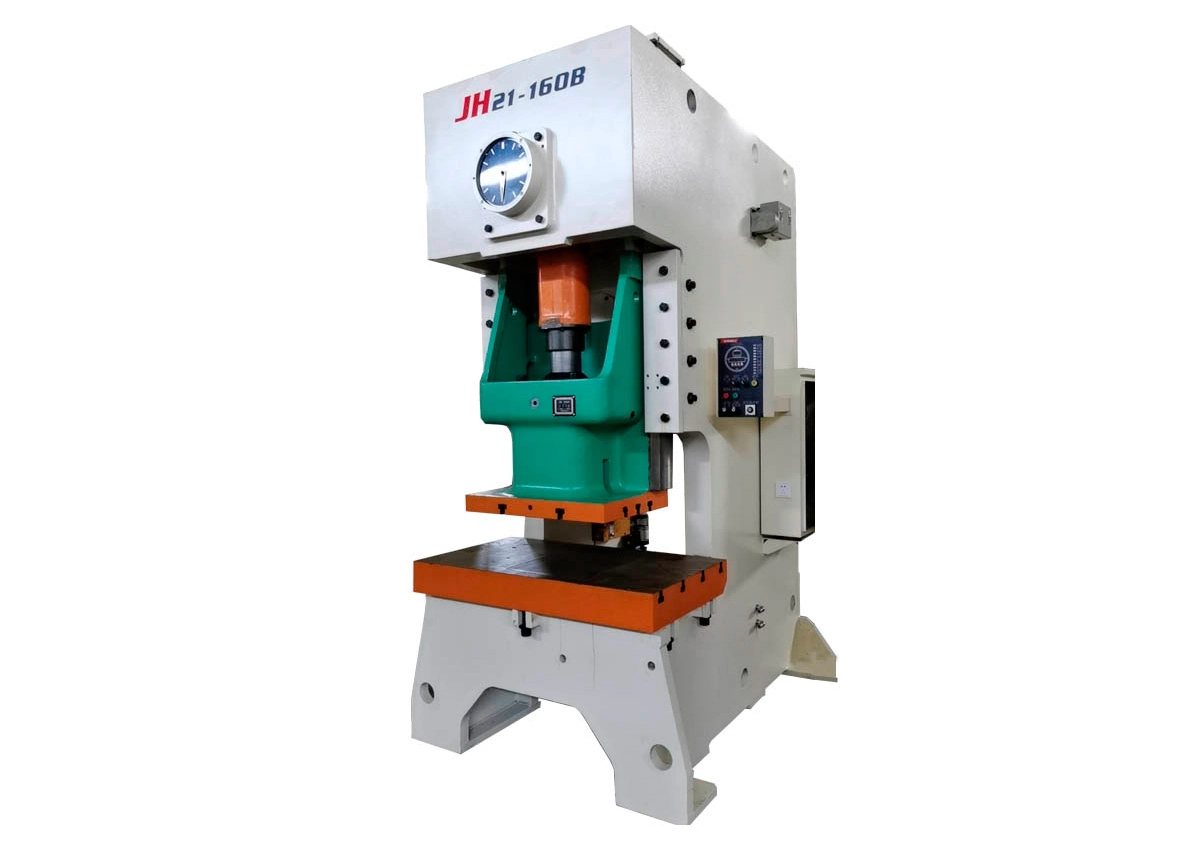

JH21-160B
JH21-200B
JH21-250
JH21-250B
JH21-315
JH21-315B
JH21-400
JH21-400B
Номинальное усилие, кН
1600
2000
2500
2500
3150
3150
4000
4000
Номинальная высота штамповки, мм
6
6
8
8
8
8
10
10
Ход ползуна, мм
160
200
200
250
200
250
200
250
Ходов в минуту Стандартно/Опционально, мин
40/35-50
35/30-40
30/25-35
30/25-35
30/25-35
30/25-35
25/20-30
25/20-30
Макс. высота штампа, мм
350
450
430
500
430
550
430
550
Настройка высоты штампа, мм
110
110
120
120
120
120
120
120
Расстояние от центра ползуна до станины, мм
380
390
420
420
420
460
420
490
Размеры стола, мм
740х1300
760х1400
800х1400
800х1400
800х1400
880х1650
800х1500
940х1800
Толщина подштамповой плиты, мм
150
160
170
170
170
200
180
200
Отверстие в станине, мм
480х600
480х600
370х570
370х570
440х580
440х580
440х580
440х580
Размеры ползуна, мм
580х770
600х800
650х850
650х850
650х850
700х1000
690х900
720х1200
Отверстие под хвостовик, мм
⌀65х90
⌀65х90
⌀70х90
⌀70х90
⌀70х90
⌀70х90
⌀70х90
⌀70х90
Расстояние между колонн, мм
850
870
960
960
920
920
960
960
Мощность, кВт
15
18,5
22
22
30
30
37
37
Пневматическая подушка Типа «air bag»/На базе пневмоцилиндра, кН х мм
160х80/ 80х90
160х80/ 100х100
250х80/ 100х100
250х80/ 100х100
250х80/ 100х100
250х80/ 100х100
250х80/ 100х100
250х80/ 100х100
Габариты, мм
2230х1630 х3210
2230х1650 х3520
2800х1730 х3550
2800х1730 х4115
2800х1730 х3710
2920х1790 х4550
3140х1800 х3970
3170х1880 х4650
Вес, кг
14500
16790
23700
24500
23500
29000
29900
35300
